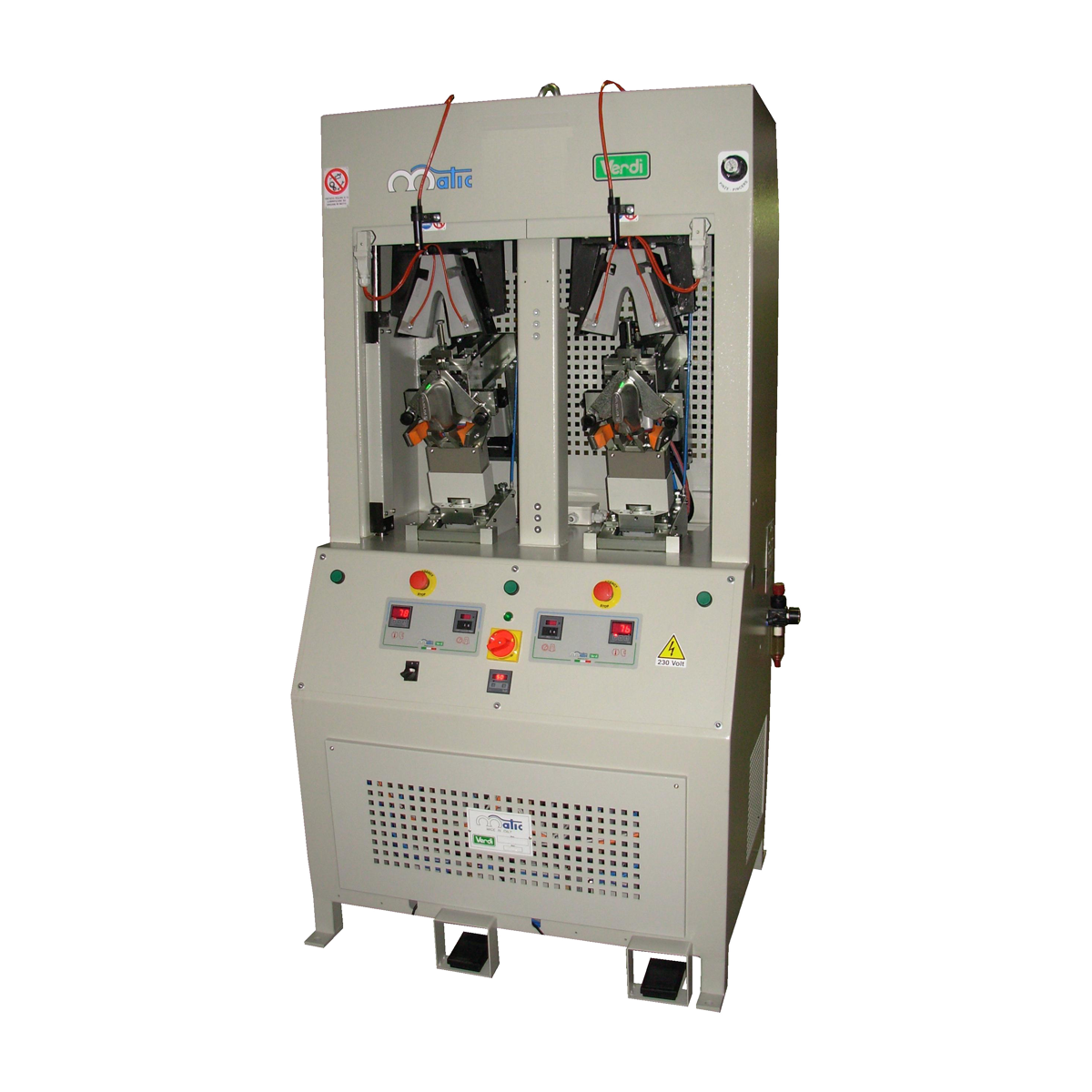

M48 I

Macchina garbasperoni con 2 stazioni calde
-Cuscino caldo in gomma
-Formella inclinata verso l’operatore – Discesa cuscino su formella
-Pinze trazione tomaia basculanti

Download “M18 I” M18I.pdf – Scaricato 119 volte – 730 KB

Descrizione

LAVORAZIONI POSSIBILI
QUALSIASI TIPO DI TOMAIA, LA MACCHINA E’ PARTICOLARMENTE INDICATA PER CONTRAFFORTI PREADESIVIZZATI IN CUOIO E DERIVATI O A SOLVENTE.

FUNZIONAMENTO
LA TOMAIA CON IL CONTRAFFORTE INSERITO VIENE CARICATA DALL’OPERATORE SULLO STAMPO RISCALDATO, LE PINZE DI TIRAGGIO
METTONO IN TENSIONE LA TOMAIA QUINDI HA INIZIO IL CICLO DI GARBATURA: IL CUSCINO SI CHIUDE. CON CALORE E PRESSIONE IL CONTRAFFORTE VIENE RIATTIVATO E I MATERIALI (TOMAIA, CONTRAFFORTE E FODERA) ADERISCONO E SONO STIRATI UNO SULL’ALTRO SENZA DIFETTI. IL DISPOSITIVO DI FLANGIATURA IDEAL DEL BORDO BOETTA EFFETTUA LA SUA FUNZIONE. LA TOMAIA VIENE A QUESTO PUNTO SAGOMATA E STABILIZZATA, IL BORDO BOETTA RIPIEGATO. ALLO SCADERE DEL TEMPO IMPOSTATO VIENE RILASCIATA MENTRE LO STAMPO RITORNA NELLA POSIZIONE INIZIALE PER CONSENTIRE LO SCARICO E IL NUOVO CICLO.

VANTAGGI

  • SISTEMA DI CONTROLLO ELETTRONICO CON VISUALIZZAZIONE DIGITALE DELLE TEMPERATURE DEGLI STAMPI RISCALDATI.
  • CHIARA VISUALE DELLA PARTE POSTERIORE DELLA TOMAIA E DELLA CUCITURA NELLA FASE DI CARICAMENTO DELLA TOMAIA SULLO STAMPO RISCALDATO GRAZIE AL RIBALTAMENTO DELLO STAMPO VERSO L’OPERATORE.
  • GLI STAMPI RISCALDATI SONO COSTRUITI SULLA SAGOMA DELLA FORMA DEL CLIENTE.
  • DIMENSIONE COMPATTA DELLA MACCHINA, RIDOTTA AREA OCCUPATA IN FABBRICA.
Dati tecnici

DATI TECNICI / TECHNICAL DATA

DIMENSIONI/DIMENSIONS: CM 103 x 75 x 195 (altezza/height)

DIMENSIONI con IMBALLO/DIMENSIONS with PACKING: CM 110 x 90 x 210 (altezza/height)

PESO/WEIGHT: netto/net Kg 460 – lordo/gross Kg 640

ASSORBIMENTO ELETTRICO/ELECTRICAL CONSUMPTION: KW 1.1

NOTA: I DATI TECNICI POSSONO ESSERE SOGGETTI A VARIAZIONI SENZA PREAVVISO.

NOTE: TECHNICAL DATA COULD BE CHANGED WITHOUT NOTICE.

Optionals

PO proiettore ottico per 1 stazione
PR4 kit preriscaldatore laterale per 4 formelle
FOT dispositivo barriera fotoelettrica
